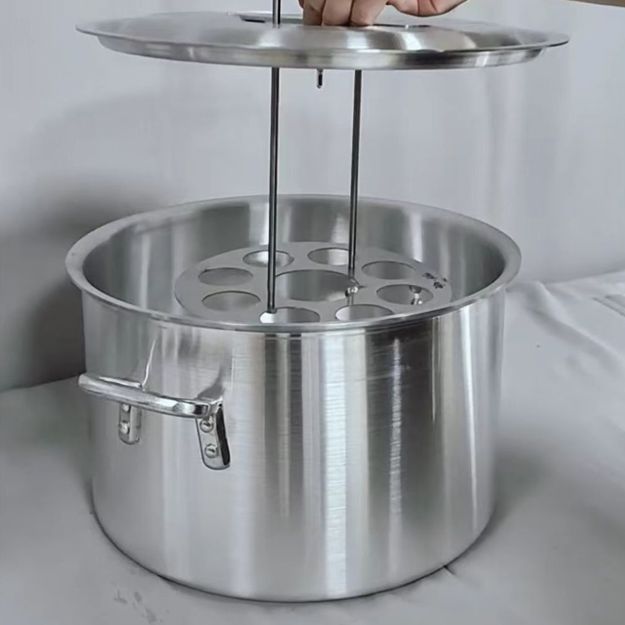

GB35848-2024标准平底锅
平头炉燃烧试验平底锅是根据GB35848-2024《商用燃气燃烧器具》第6.14.6章节及表10和图2有关标准要求制作。主要用于考核评定商用平头炉类热效率试验的测试用锅具。
技术要求：
1.锅体与锅盖：材料铝质（A3003合金铝），本色。
2.搅拌器：
搅拌器结构见图8，规格按表8执行，取样器材质用Φ12x1 紫铜管或不锈钢管。试验时保证搅拌均匀。搅拌片用1mm厚的不锈钢板或镀锌板。拉手用φ6的镀锌钢丝。
3.相关参数尺寸及图示：
平头炉燃烧试验所需平底锅的特征
试验用锅 | 单位 | 锅的尺寸/mm | 公差 | |||||||||||
24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 51 | 54 | 60 | ±2% | ||
直径d | mm | 240 | 270 | 300 | 330 | 360 | 390 | 420 | 450 | 480 | 510 | 540 | 600 | ±2% |
高度H | mm | 170 | 180 | 200 | 210 | 230 | 240 | 275 | 295 | 320 | 350 | 380 | 400 | ±2% |
锅重M2 | kg | 1.8 | 2.1 | 2.7 | 3.2 | 4.0 | 4.5 | 5.7 | 6.8 | 8.2 | 9.0 | 11.0 | 12.5 | ±2% |
备注：锅与盖是同A003合金铝制造的，铝合金本色 |

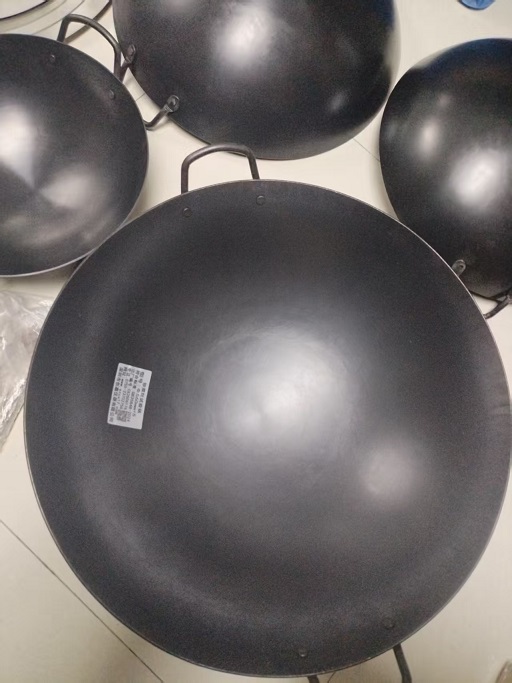

一、GB35848-2024标准凹底锅简介：
本公司制作的炒菜灶热效率标准试验锅是根据GB35848-2024《家用燃气燃烧气具》中6.14.9.1条要求采用渗氮处理后的双耳球面熟铁制作的。主要用于考核炒菜灶热效率试验。
二、技术要求：

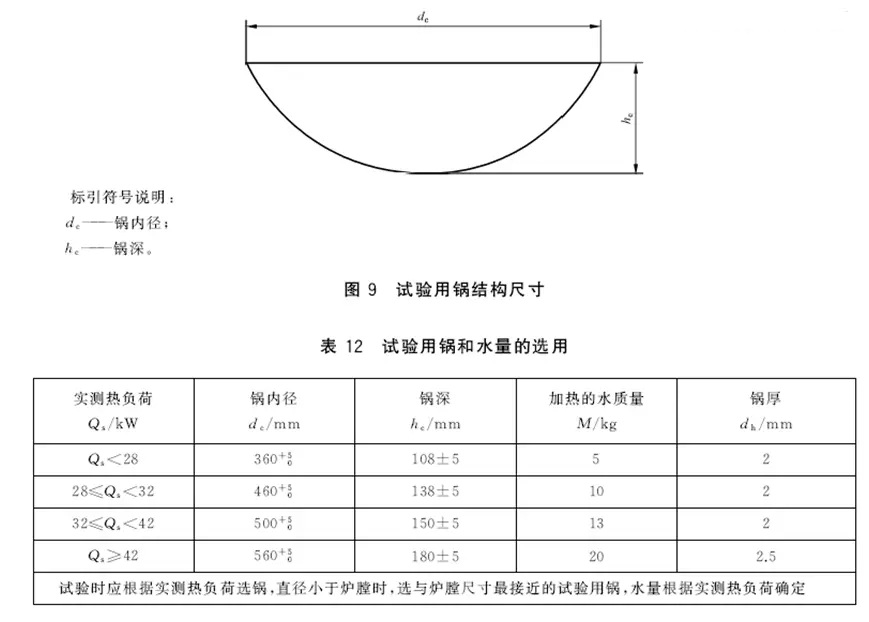

1. 标准锅锅身材料采用渗氮处理后的双耳球面熟铁制作，底部厚度尺寸为锅内径≤500为2mm、≥500的为2.5mm，实际尺寸按下表，锅两边带双耳。
2. 锅盖材料采用304不锈钢，厚度为1.5mm，锅盖的顶部由两个不锈钢的U型提手，中心带温度传感器的固定装置其材料使用塑料制成，还配有搅拌器。
